Фановый стояк в частном доме: зачем нужен, схема монтажа и нарушения СНиП

Автор статьи: Алексей Николаевич Гаврилов

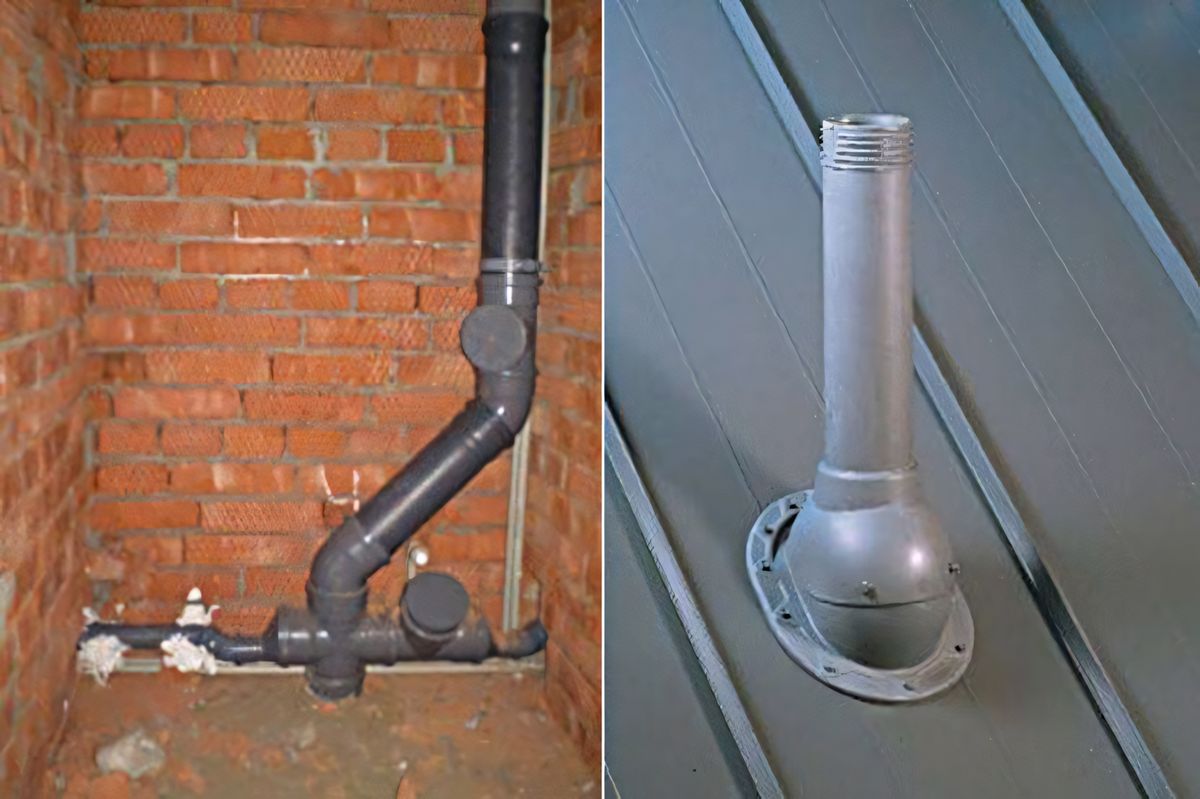

Фановый стояк — это вентиляционная часть канализационной системы, соединяющая стояк канализации с атмосферой. Его основная функция — выравнивание давления и удаление газов из системы.

Без фанового стояка канализация работает нестабильно: вода в сифонах может «высасываться» при сливе, появляется неприятный запах, гул и хлопки в трубах. Несмотря на простоту, многие домовладельцы до сих пор недооценивают роль этого элемента или монтируют его с нарушениями.

Если на участке установлен септик, фановый стояк обязателен. Он предотвращает избыточное давление и выход запахов через крышку септика. Отсутствие стояка — частая причина неприятного запаха во дворе даже при исправной очистной системе.

Станции глубокой биологической очистки

Станции глубокой биологической очистки обеспечивают максимальную степень переработки стоков – до 98%, что позволяет сбрасывать воду прямо в грунт или водоем. Это современное и экологичное решение для загородных домов, где важна автономность и соблюдение санитарных норм.

Зачем нужен фановый стояк

1. Выравнивает давление в трубах.
   Когда в канализацию поступает большой объём воды (например, при смыве унитаза), внутри создаётся разрежение. Без фанового стояка вода из сифонов в ваннах и раковинах засасывается, и воздух из стояка попадает в помещение.
2. Удаляет газы из канализации.
   В септике и трубах образуются метан и сероводород. Фановый стояк направляет их наружу — выше крыши, где они безопасно рассеиваются.
3. Защищает гидрозатворы.
   Сифоны работают только при наличии воды. Если её вытягивает перепад давления, канализационные газы проходят в дом. Фановый стояк предотвращает это.
4. Продлевает срок службы септика.
   Вентиляция снижает концентрацию газов и помогает естественному процессу биологического разложения.

Когда установка обязательна

Согласно СНиП 2.04.01–85* и СП 30.13330.2016, фановая вентиляция необходима в следующих случаях:

• если дом имеет два и более этажа;
• если к стояку подключено более трёх сантехнических приборов;
• если установлен септик, выгребная яма или ЛОС;
• если трубы имеют малый диаметр и большой перепад высоты;
• если дом имеет герметичную систему без естественной вентиляции.

Даже в одноэтажных домах фановый стояк обязателен, если установлен унитаз — это устройство создаёт наибольший гидроудар в системе.

Схема монтажа фанового стояка

1. Место установки.
   Стояк соединяют с основным канализационным стояком, как правило, на чердаке или втором этаже. Он поднимается вертикально вверх и выходит через кровлю.
2. Выход через крышу.
   Конец трубы выводится не менее чем на 30 см выше конька или 50 см над плоской кровлей. Если рядом установлены окна или вентиляционные выходы, расстояние до них — не менее 4 метров.
3. Диаметр трубы.
   Он должен быть не меньше, чем диаметр основного стояка. Для частных домов обычно используется труба Ø110 мм.
4. Материалы.
   Наиболее распространены трубы из ПВХ или полипропилена. Их легко монтировать, они не корродируют и обеспечивают герметичность соединений.
5. Соединение с системой.
   Стояк присоединяют через тройник к вертикальному канализационному стояку выше последнего сантехнического прибора.
6. Верхняя часть.
   Снаружи стояк защищают дефлектором или грибком от осадков и насекомых.

Никогда не совмещайте фановый стояк с вытяжной вентиляцией дома или дымоходом. Канализационные газы токсичны, и при обратной тяге они могут попасть в жилые помещения. Отдельный выход через кровлю обязателен.

Типовые схемы подключения

1. Прямой стояк через крышу.
   Простая и надёжная схема — труба поднимается от канализационного стояка до выхода на крышу без изгибов.
2. Фановый стояк с отводом в чердаке.
   Если прямой проход невозможен (например, мешает балка), допустимо установить отвод под углом 45°, но не более двух поворотов по всей длине.
3. Комбинированная схема с воздушным клапаном.
   При невозможности вывести трубу через крышу (например, в домах с плоской кровлей) допускается установка аэрационного клапана. Он открывается при разрежении и закрывается при обратном потоке, не выпуская запах. Однако клапан нельзя использовать как замену фанового стояка при наличии септика.

Станции глубокой биологической очистки

Станции глубокой биологической очистки обеспечивают максимальную степень переработки стоков – до 98%, что позволяет сбрасывать воду прямо в грунт или водоем. Это современное и экологичное решение для загородных домов, где важна автономность и соблюдение санитарных норм.

Частые нарушения СНиП и ошибки монтажа

1. Отсутствие выхода на крышу.
   Некоторые владельцы выводят трубу в чердак или на стену, что категорически запрещено. Газы будут накапливаться под кровлей.
2. Малый диаметр трубы.
   Если диаметр меньше стояка, система не справится с перепадами давления. Вода из сифонов будет «высасываться».
3. Соединение с вентиляцией или дымоходом.
   Нарушение, создающее угрозу здоровью. Запахи и газы могут попасть в дом через общую шахту.
4. Недостаточная высота выхода.
   Если труба расположена ниже конька, ветер создаёт зону обратной тяги, и запахи попадают в окна.
5. Установка клапана вместо фановой трубы.
   Аэрационный клапан — вспомогательный элемент. Он не выводит газы наружу и не подходит для домов с септиками.
6. Отсутствие утепления.
   В холодных регионах фановый стояк может промерзнуть. Рекомендуется утеплять участок, проходящий через чердак, и использовать специальный утеплённый выход.

Заключение

Фановый стояк — обязательный элемент канализационной системы, а не дополнительная опция. Он обеспечивает безопасную работу сантехнических приборов, предотвращает запахи и продлевает срок службы септика.

Главное — соблюдать нормы СНиП и не упрощать монтаж. Неправильное устройство стояка может свести на нет даже качественную канализационную систему.

Если всё сделать по правилам — с правильным диаметром, высотой выхода и отдельным каналом вентиляции, канализация будет работать тихо, без запаха и проблем с гидрозатворами, а дом останется сухим и безопасным.
