Система антиобледенения кровли: расчет мощности и монтаж

Автор статьи: Алексей Николаевич Гаврилов

Зимой даже качественная кровля может стать источником проблем. Снег, лёд и наледь образуют тяжёлые массы, забивают водостоки, повреждают покрытие и создают угрозу для людей. Система антиобледенения решает эту проблему: она предотвращает образование льда на кровле и в водостоках, сохраняя конструкцию и безопасность.

Антиобледенительная система — это комплекс кабелей, датчиков и автоматики, которые обеспечивают подогрев проблемных участков крыши. Электрический нагрев препятствует образованию наледи, обеспечивая свободный сход воды и снега.

Главная ошибка при устройстве системы — монтировать кабель “на глаз” без расчёта теплопотерь и особенностей кровли. Слишком малое количество кабеля не прогреет воронки и желоба, а избыточное — приведёт к перегреву и перерасходу электроэнергии. Кроме того, нельзя подключать кабель напрямую к сети: обогрев должен работать через автомат с УЗО и датчики температуры и влаги. Если на крыше проложены коммуникации (например, кабель питания септика или вентиляция санузла), обогрев кровли должен учитывать их расположение, чтобы избежать перегрева изоляции и коротких замыканий.

Септики для дачи

Септик для дачи – компактное и экономичное решение для сезонного или постоянного использования. Такие системы рассчитаны на небольшие объемы стоков, работу в жаркий сезон и заморозки. Они просты в монтаже, не требуют сложного обслуживания и идеально подходят для участков со сложным грунтом.

Почему образуется лёд

При положительной температуре внутри дома через перекрытия выходит тёплый воздух. Он нагревает кровлю снизу, снег начинает подтаивать, и вода стекает к холодным свесам. Там она замерзает, образуя наледь.

Этот процесс особенно активен:

• на скатах с тёплыми чердаками;

• при плохом утеплении перекрытий;

• при забитых водостоках;

• на северных склонах, где солнце почти не прогревает поверхность.

Наледь весом в сотни килограммов деформирует водостоки, рвёт крепления и разрушает покрытие. Замёрзшая вода в желобах весной препятствует оттоку талой воды, вызывая протечки.

Устройство системы антиобледенения

Основные элементы:

1. Нагревательный кабель — преобразует электрическую энергию в тепло.

2. Датчики температуры и влаги — фиксируют условия, при которых начинается обогрев.

3. Контроллер (автоматика) — включает и выключает систему в зависимости от показаний датчиков.

4. Распределительная коробка и УЗО — защищают от перегрузок и утечек тока.

5. Крепёж и монтажные элементы — удерживают кабель на кровле и в водостоках.

Система делится на зоны обогрева:

• края скатов и карнизов,

• ендовы,

• водоприёмные воронки,

• водосточные трубы,

• жёлоба и лотки.

Типы нагревательных кабелей

1. Резистивный (постоянной мощности).
Работает с одинаковой отдачей тепла по всей длине. Бывает одножильный и двужильный.
Плюсы: дешёвый, простой.
Минусы: нельзя укорачивать, греет одинаково даже в сухом месте, расходуя лишнюю энергию.

2. Саморегулирующийся.
Меняет мощность в зависимости от температуры окружающей среды. Чем холоднее, тем больше нагрев.
Плюсы: экономичный, безопасный, можно резать на нужную длину.
Минусы: выше стоимость, требуется качественная автоматика.

3. Зональный.
Имеет секции, каждая из которых работает независимо. Применяется на промышленных зданиях и длинных водостоках.

Для частных домов чаще используют саморегулирующийся кабель — он безопасен, долговечен и не требует сложных настроек.

Как рассчитать мощность системы

Мощность зависит от площади крыши, длины желобов, климатических условий и типа покрытия.

Средние значения:

• края скатов: 200–250 Вт/м²,

• ендовы: 250–300 Вт/м²,

• желоба: 30–40 Вт/м,

• водосточные трубы: 40–60 Вт/м.

Пример расчёта для дома 10×12 м:

• длина карнизов — 44 м (по периметру),

• желоба — 44 м,

• трубы — 4 шт. по 3 м = 12 м.

Обогрев краёв: 44×2 жилы×0,3 кВт = 26,4 кВт·м.
Желоба: 44×0,04 = 1,76 кВт.
Трубы: 12×0,06 = 0,72 кВт.
Итого ≈ 3,0 кВт установленной мощности.

Для северных регионов применяют коэффициент 1,3 → 3,9 кВт.

Расчёт должен учитывать теплопроводность материалов, температуру эксплуатации и шаг укладки кабеля.

Укладка кабеля

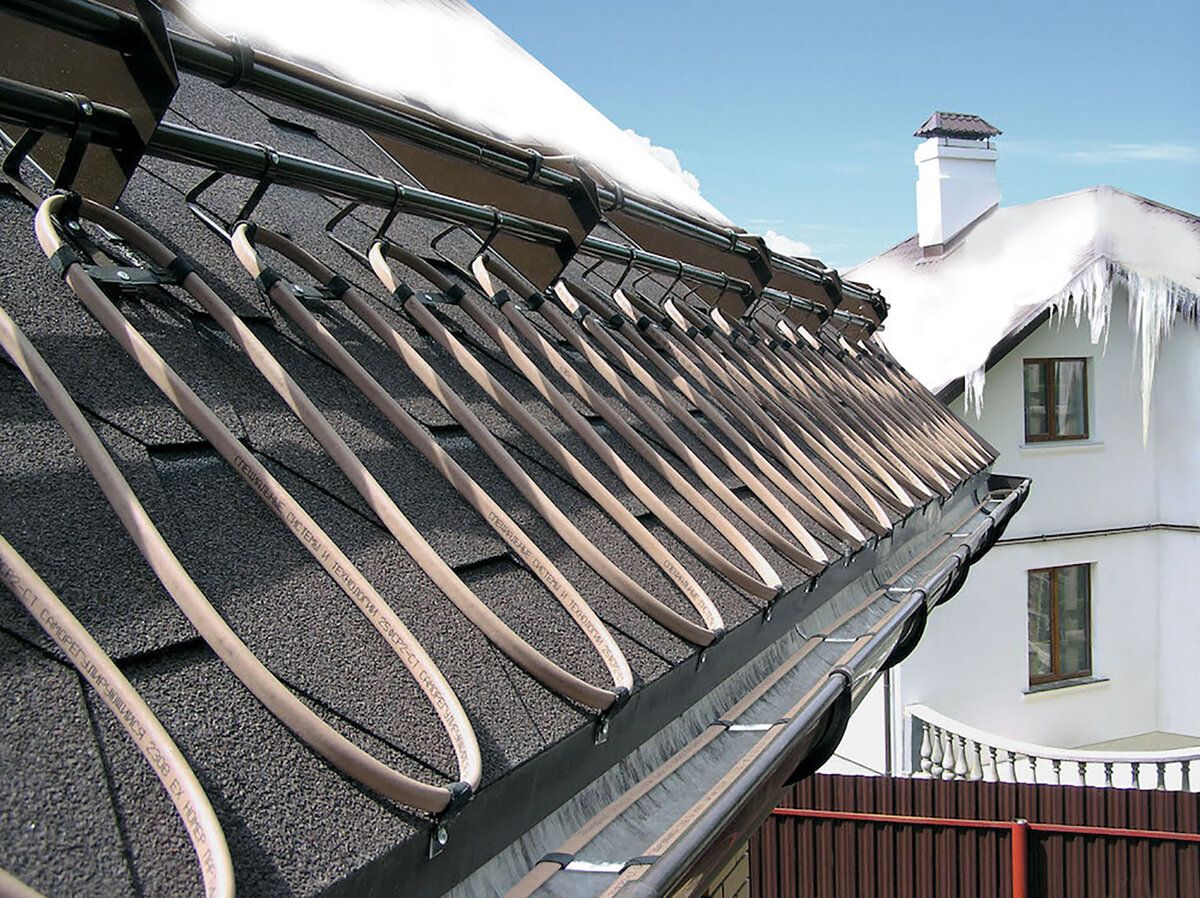

На карнизах и ендовах кабель укладывают змейкой, обеспечивая равномерный нагрев.
Шаг укладки — 25–40 см, в ендовах — до 15 см.
Крепёж — алюминиевые ленты, пластиковые клипсы, монтажная сетка.
Кабель фиксируется без натяжения, с запасом для терморасширения.

В водостоках и трубах его пропускают по центру, используя несущий трос.
На каждом метре устанавливают пластиковые хомуты для исключения провисания.

На воронках кабель должен опускаться минимум на 0,5 м вниз, чтобы исключить промерзание воды.

Размещение датчиков и автоматики

• Датчик температуры ставят на северной стороне, под свесом крыши.

• Датчик влажности — в водостоке или в месте скопления талой воды.

• Контроллер размещают в щитке или в отапливаемом помещении.

Современные системы имеют GSM-модуль: можно включать или отключать обогрев дистанционно.

Электрическая часть и подключение

Система питается от отдельной линии с автоматом и УЗО на 30 мА.
Для кабеля мощностью 3 кВт ток составляет около 13 А, поэтому достаточно кабеля 3×2,5 мм².
Монтаж выполняется медным кабелем с термостойкой изоляцией.

Не допускается подключение без заземления или удлинителей. Все соединения должны быть влагозащищёнными (IP67 и выше).

Управление и экономия энергии

Современные контроллеры включают обогрев только при совпадении двух условий: температура от –5 до +3 °C и наличие влаги. Это снижает расход электроэнергии на 70–80 % по сравнению с ручным включением.

Для больших крыш используют системы с зональным управлением — каждая секция работает независимо, только при необходимости.

Монтаж и ввод в эксплуатацию

1. Подготовить схему укладки кабеля.

2. Очистить крышу от мусора, листьев и грязи.

3. Закрепить кабель в ендовах и по краям скатов.

4. Проложить кабель в желобах и трубах.

5. Подключить датчики и контроллер.

6. Проверить сопротивление и изоляцию.

7. Включить тестовый режим и убедиться, что кабель нагревается равномерно.

Монтаж желательно проводить при температуре не ниже –5 °C.

После окончания зимнего сезона систему нужно отключить и проверить сопротивление кабеля. Раз в год осматривайте все соединения, УЗО и состояние креплений. Очистите желоба от мусора — перегретые участки могут повредить изоляцию кабеля. Не используйте металлические скобы для фиксации: со временем они перетирают оболочку. При монтаже рядом с другими коммуникациями, включая линию к септику, держите дистанцию не менее 10 см, чтобы исключить тепловое воздействие на провода и пластиковые трубы. Если на крыше установлены солнечные панели, контроллер должен быть синхронизирован с их системой, чтобы избежать обратного тока.

Септики для дачи

Септик для дачи – компактное и экономичное решение для сезонного или постоянного использования. Такие системы рассчитаны на небольшие объемы стоков, работу в жаркий сезон и заморозки. Они просты в монтаже, не требуют сложного обслуживания и идеально подходят для участков со сложным грунтом.

Типичные ошибки

1. Неправильный шаг укладки. Слишком редкий — лед остаётся; слишком частый — кабель перегревается.

2. Отсутствие автоматики. При ручном управлении легко забыть выключить, расход энергии возрастает в 2–3 раза.

3. Монтаж без заземления. Опасность поражения током при повреждении изоляции.

4. Отсутствие компенсации температурных деформаций. Кабель со временем рвётся.

5. Использование несертифицированного кабеля. Дешёвые изделия быстро деградируют под ультрафиолетом.

Сравнение систем по типу кабеля

Для частного дома оптимален саморегулирующийся кабель мощностью 20–30 Вт/м — он экономит до 40 % энергии и служит дольше.

Точно ли вам нужна система антиобледенения

Не всем домам она необходима. Если крыша холодная, с хорошей вентиляцией, и нет водостоков — наледь почти не образуется.

Но система обязательна, если:

• в доме тёплый чердак или мансарда;

• кровля металлическая;

• водостоки закрытые;

• участок в тени, снег сходит медленно;

• под свесами проходят дорожки или входная группа.

Для домов с котлами на твердом топливе и септиком электрический обогрев особенно важен — система отвода конденсата и вентиляции должна работать без перебоев, а ледяная пробка может вывести из строя вентиляционный стояк или трубу отводов.

Уход и профилактика

1. Перед зимой проверяйте целостность изоляции и сопротивление.

2. После снегопада очищайте крышу от крупных сугробов, чтобы кабель не перегревался.

3. Весной осматривайте все крепления.

4. Один раз в год проводите тест включения.

5. Храните схему системы и фото монтажа для ремонта в будущем.

Экономическая эффективность

Для дома площадью кровли 120 м² система на 3,5 кВт потребляет около 400–500 кВт·ч в месяц активной работы. При средней цене 6 руб/кВт·ч — это 2400–3000 ₽ в месяц. Зато она предотвращает разрушение водостоков, трещины в кровельном покрытии и дорогостоящий ремонт фасада.

Стоимость установки “под ключ” — от 2500 ₽ за погонный метр. Для типового дома — 100–150 тыс. ₽, срок службы 15 лет, окупаемость около 5 сезонов.

Заключение

Система антиобледенения кровли — это не просто комфорт, а элемент безопасности и долговечности дома. Она предотвращает образование наледи, защищает людей и конструкции, снижает риск протечек и разрушения фасада.

При правильном расчёте мощности, выборе кабеля и установке автоматики система работает десятилетиями без вмешательства. Для частного дома это надёжное решение, особенно в регионах с обильными снегопадами и перепадами температур.
