Строительство свайно винтового фундамента своими руками
Автор статьи: Алексей Николаевич Гаврилов
Свайно-винтовой фундамент давно перестал быть технологией только для лёгких дачных построек. Сегодня он используется под дома из бруса, каркасные, а при правильном расчёте и под газобетонные здания. Его главные преимущества — скорость монтажа, возможность установки на любом грунте и отсутствие необходимости в масштабных земляных работах. Такой фундамент можно смонтировать за 2–3 дня, без заливки бетона и ожидания его набора прочности.
Но несмотря на простоту конструкции, свайно-винтовое основание требует инженерного подхода: нужно рассчитать нагрузку, выбрать тип свай, определить глубину закручивания и защитить металл от коррозии. Ошибки на этапе монтажа могут привести к перекосу дома и проблемам с полами.
Главная ошибка при устройстве свайного фундамента — установка свай без учёта типа грунта. Даже если участок кажется прочным, под верхним слоем может находиться плывун, торф или слой глины. При закручивании свая должна упираться в плотный несущий слой, иначе она просядет уже через один сезон. Перед началом монтажа необходимо сделать хотя бы контрольное бурение одной-двух точек и убедиться, что плотный грунт находится на глубине не меньше 1,5–2 м.
Что представляет собой свайно-винтовой фундамент
Конструкция состоит из металлических свай — труб с лопастями на конце, которые ввинчиваются в грунт. После установки сваи объединяются металлическим швеллером или обвязкой из бруса — получается прочный каркас, равномерно распределяющий нагрузку от дома.
Основные элементы:
- Свая — металлическая труба диаметром 57–133 мм.
- Лопасть — приваренная спираль, обеспечивающая сопротивление выдергиванию.
- Оголовок — площадка для крепления ростверка.
- Ростверк — горизонтальная балка или рама, связывающая все сваи в единую систему.
Для частных домов чаще всего используют сваи диаметром 89 или 108 мм с толщиной стенки не менее 3,5–4 мм.
Преимущества свайно-винтового фундамента
- Монтаж возможен на склонах и слабых грунтах.
- Не требует бетонирования, можно строить даже зимой.
- Минимальные земляные работы — нет траншей и опалубки.
- Подходит для переустройства старых домов.
- Срок службы качественных оцинкованных свай — 40–60 лет.
- При необходимости фундамент можно разобрать и перенести.
Главное — правильно рассчитать несущую способность и выбрать защиту от коррозии.
Расчёт количества и расположения свай
Расчёт начинается с определения нагрузки на фундамент:
- Вес стен, перекрытий и крыши.
- Вес внутренней отделки и мебели.
- Снеговая и ветровая нагрузка.
Общая масса делится на несущую способность одной сваи (обычно 3–5 тонн). Например, если дом весит 60 тонн, а каждая свая держит 4 тонны, нужно не менее 15 свай.
Располагают их:
- по углам здания;
- под несущими стенами;
- с шагом 2–2,5 м.
Для веранд и террас допускается увеличение шага до 3 м.
Подготовка участка
Перед монтажом снимают верхний растительный слой и размечают оси дома. Углы проверяются теодолитом или лазерным уровнем, диагонали должны совпадать с точностью до 1 см. На местах установки свай вбиваются колышки — это будущие точки закручивания.
Если грунт неоднородный (песок, глина, суглинок), стоит предварительно определить глубину промерзания для региона. Сваи должны быть закручены ниже этой отметки — обычно 1,5–2 м.
Виды свай
- Сварные — лопасть приваривается к трубе. Дешёвый вариант, но требует качественной сварки.
- Литые — цельная конструкция наконечника. Дороже, зато служит дольше.
- С оцинковкой — дополнительно защищены от коррозии, срок службы увеличен.
- С полимерным покрытием — устойчивы к агрессивным средам, подходят для болотистых участков.
Для частного дома предпочтительнее использовать литые или оцинкованные сваи с толщиной стенки не менее 4 мм.
Процесс закручивания свай
Сваи можно устанавливать вручную или механизированным способом.
Ручной метод подходит для лёгких домов и небольших участков:
- На оголовок надевается ворот из трубы.
- Два человека вращают сваю, третий контролирует вертикаль.
- Закручивание идёт до плотного слоя — когда усилие заметно возрастает.
- После установки верхушки выравнивают по уровню и обрезают под одну линию.
Механизированный метод применяют при больших нагрузках. Мини-экскаватор или мотороверт обеспечивает равномерное закручивание и точную глубину.
После монтажа сваи заполняют цементным раствором для защиты внутренней полости от коррозии.

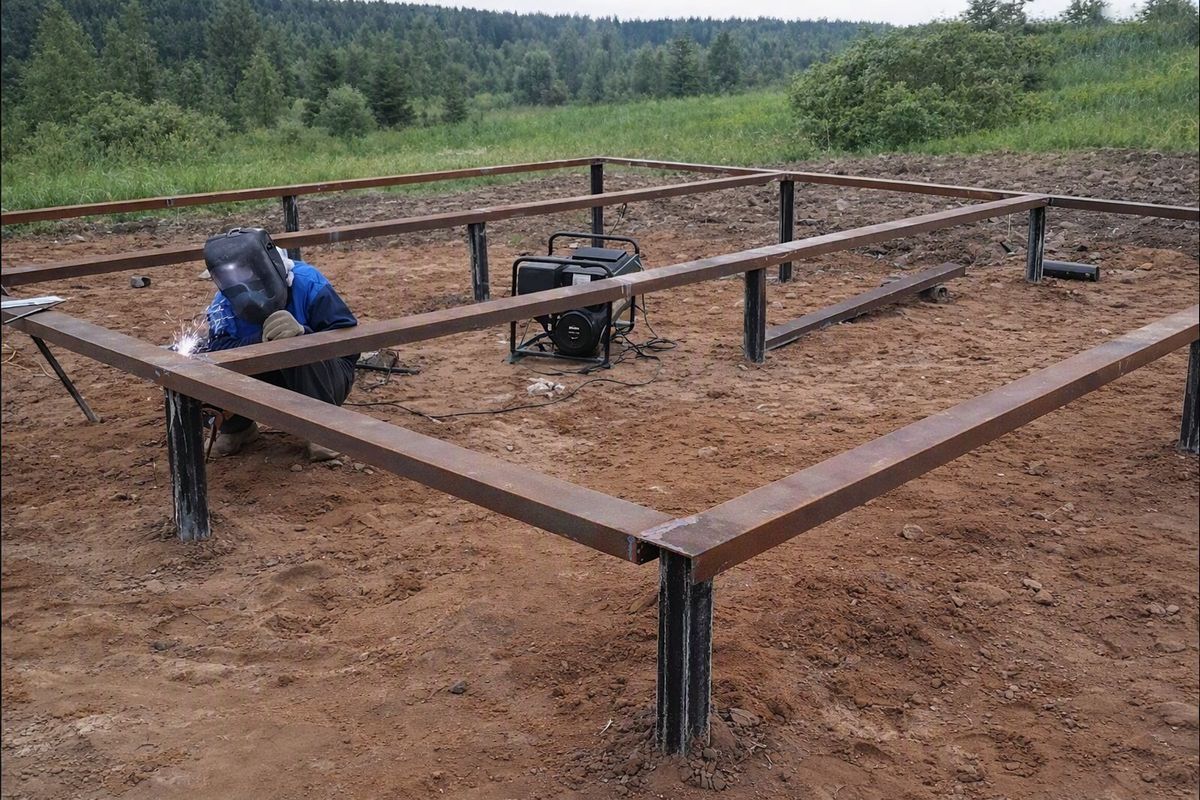

Устройство ростверка
Ростверк — это основа, на которую опирается дом. Он связывает все сваи в единую систему.
Варианты обвязки:
- Металлический швеллер или двутавр. Используется под тяжёлые дома. Сварные швы проверяют на герметичность, затем покрывают антикоррозийной краской.
- Брус 150×150 или 200×200 мм. Подходит для каркасных и деревянных домов. Брус пропитывают антисептиком и крепят болтами к оголовкам.
- Комбинированный ростверк. Металл соединяется с деревянной обвязкой через гидроизоляцию.
Между металлом и деревом обязательно укладывают два слоя рубероида или битумной ленты.
Защита от коррозии
Металл — уязвимая часть конструкции, поэтому антикоррозийная защита обязательна.
- Заводская оцинковка. Слой цинка до 80 мкм обеспечивает защиту до 50 лет.
- Порошковая окраска. Применяется в промышленных вариантах, устойчива к механическим повреждениям.
- Битумные мастики. Можно наносить самостоятельно после монтажа.
- Цементное заполнение. Защищает внутреннюю полость от влаги и коррозии.
После установки свай проверяйте состояние покрытия каждые 2–3 года. Любые сколы и следы ржавчины нужно зачистить и обработать битумной мастикой или цинк-спреем. Если фундамент стоит рядом с септиком или дренажной системой, контролируйте, чтобы сточные воды не попадали в зону свай — избыточная влага ускоряет коррозию. При обнаружении просадки одной сваи допускается установка дополнительной рядом с существующей, с последующей обвязкой швеллером.
Утепление и защита подпола
Чтобы под полом не образовывался конденсат, пространство между грунтом и ростверком закрывают декоративным цоколем. Его можно выполнить из профнастила, сайдинга или утеплённых панелей.
Под утеплённым цоколем должна сохраняться вентиляция: каждые 3–4 метра делают продухи диаметром 100–120 мм. В холодных районах дополнительно монтируют ветровую защиту и укладывают слой ЭППС вдоль периметра.
Проверка геометрии и контроль нагрузки
После монтажа проверяют горизонтальность оголовков. Допустимое отклонение — не более 5 мм по диагонали. Перед строительством дома рекомендуется сделать временную нагрузку (например, поставить на ростверк бетонные блоки или заполнить водой ёмкость) и убедиться, что осадка равномерная.
Ошибки при самостоятельном монтаже
- Закручивание без уровня — приводит к наклону и неравномерной нагрузке.
- Использование тонких труб (менее 3 мм).
- Отсутствие цементной заливки в полости сваи.
- Пренебрежение антикоррозийной обработкой.
- Установка без учёта промерзания грунта.
- Монтаж на плывунах без расчёта.
Любая из этих ошибок сокращает срок службы фундамента в несколько раз.
Заключение
Свайно-винтовой фундамент — современное и практичное решение для большинства частных домов. Его можно установить своими руками без сложной техники, но при этом важно понимать физику работы конструкции. Надёжность обеспечивается не количеством свай, а точным расчётом и качеством монтажа.
Если правильно выбрать длину, диаметр и тип покрытия, такой фундамент прослужит десятилетиями, не давая осадку и не боясь грунтовых вод. А при сезонных колебаниях почвы он даже выиграет у бетонного аналога — металлические сваи компенсируют движение грунта, сохраняя геометрию здания.
Хорошо установленный свайно-винтовой фундамент — это быстрый старт строительства, надёжная опора и уверенность, что дом стоит на прочной и устойчивой базе.
💬 Самые частые вопросы
Как определить, что свая достигла плотного слоя?
Во время закручивания заметно увеличивается сопротивление вращению, свая перестаёт “проваливаться”. Дополнительно можно проверить крутящий момент по динамометрическому ключу.
Нужно ли бетонировать сваи после установки?
Да. Цемент защищает внутренние стенки трубы от влаги и усиливает несущую способность. Используют раствор М200–М250.
Какой срок службы у свайного фундамента?
Оцинкованные сваи служат до 60 лет, обычные окрашенные — около 30. Всё зависит от качества грунта и уровня влажности.
Можно ли ставить тяжёлый дом на винтовые сваи?
Да, но при условии правильного расчёта. Для кирпичных и блочных домов применяют сваи диаметром 133 мм с толщиной стенки 5 мм и металлический ростверк.
